يبدأ تصميم نظام تبريد فعال للوحات الإعلانية بتقنية LED بمبدأ أساسي: لا تختر المروحة أو مكيف الهواء أو المشتت الحراري أولاً. احسب الحمل الحراري أولاً، ثم صمم مسار الحرارة وتدفق الهواء والهيكل واستراتيجية التحكم بناءً على أسوأ ظروف التشغيل الممكنة. بالنسبة للوحة إعلانية خارجية نموذجية، قد يجمع نظام التبريد بين تبديد الحرارة السلبي، والهياكل المصنوعة من الألومنيوم، والتهوية القسرية، والمراوح ذات التحكم الحراري، أو تقنية التكييف/المبادل الحراري، وذلك حسب كثافة الطاقة ودرجة الحرارة المحيطة والإشعاع الشمسي وإحكام إغلاق الهيكل وساعات التشغيل.
| شروط المشروع | النهج الحراري المفضل | فوائد التعامل بين الشركات |
|---|---|---|
| حمل حراري معتدل وحمل حراري طبيعي جيد | تبديد الحرارة السلبي | انخفاض تكاليف الطاقة والصيانة |
| لوحة إعلانية خارجية عالية السطوع | التبريد بالهواء القسري | يزيل الحرارة الداخلية دون الحاجة إلى نظام تكييف هواء كبير الحجم |
| بيئة خارجية متربة | نظام هواء قسري مُفلتر | يقلل من التلوث مع الحفاظ على تدفق الهواء |
| غلاف محكم الإغلاق أو غلاف مقاوم للحرارة العالية | مبادل حراري أو نظام التدفئة والتهوية وتكييف الهواء | تحكم أفضل في درجة الحرارة تحت الأحمال القصوى |
| تشغيل الإعلانات الرقمية الخارجية على مدار الساعة طوال أيام الأسبوع | نظام تحكم حراري ذكي | يقلل من استهلاك الطاقة غير الضرورية للتبريد ووقت التوقف عن العمل |
| المناخ الحار + التعرض المباشر لأشعة الشمس | تصميم حراري + تبريد فعال | يحمي الأجهزة الإلكترونية ويحسن استقرار التشغيل |
تكمن أهمية هذا الأمر في بساطة الأمر: لوحة الإعلانات بتقنية LED ليست مجرد شاشة عرض فيديو كبيرة، بل هي نظام كهربائي يعمل باستمرار، مثبت داخل غلاف مقاوم للعوامل الجوية، ويتعرض لأشعة الشمس والرياح والغبار والمطر وتغيرات درجات الحرارة الموسمية. كل واط لا يخرج من النظام بكفاءة يتحول في النهاية إلى مشكلة في إدارة الحرارة.

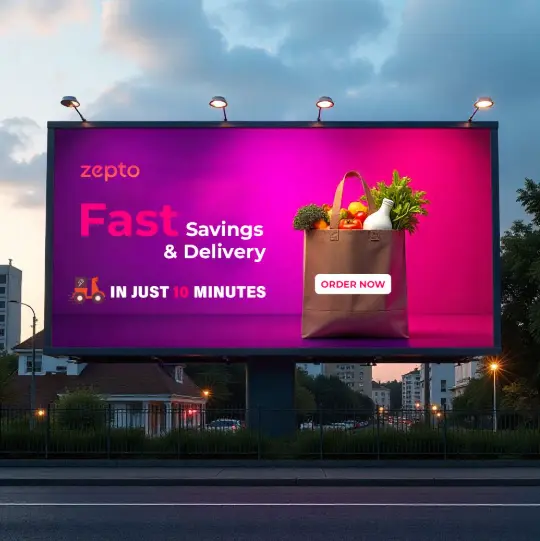

لماذا تحتاج لوحة الإعلانات الخارجية بتقنية LED إلى نظام تبريد؟
تحوّل شاشة LED الطاقة الكهربائية إلى ضوء مرئي، ولكن لا تتحول كل الطاقة المُدخلة إلى ناتج ضوئي مفيد. يظهر المتبقي في النهاية على شكل حرارة داخل مصابيح LED، ودوائر التحكم المتكاملة، ووحدات التغذية، وبطاقات الاستقبال، والكابلات، والمكونات الإلكترونية الأخرى.
بحسب بحثٍ حول إدارة الحرارة نُشر في مجلة Electronics Cooling، يُعدّ التحكم في درجة حرارة وصلة LED أمرًا أساسيًا للحفاظ على عمر المكونات، وثبات السطوع، وتناسق الألوان. ويُشير المصدر نفسه إلى أن الحمل الحراري الطبيعي، والتبريد بالهواء القسري، والمبادلات الحرارية، وتكييف الهواء، وتوزيع الحرارة، والمواد عالية التوصيل الحراري، تُعدّ من بين الطرق المختلفة لإدارة حرارة LED.
وهذا يؤدي إلى تمييز هندسي هام:
تبديد الحرارة ليس هو نفسه التبريد.
يشير مصطلح تبديد الحرارة إلى كيفية انتقال الحرارة بعيدًا عن أحد المكونات. أما مصطلح التبريد فيشير إلى النظام الكامل المستخدم للحفاظ على درجات حرارة مقبولة.
بالنسبة للوحة إعلانية تجارية بتقنية LED، يمكن النظر إلى المسار الحراري على النحو التالي:
LED chip → PCB/module → cabinet structure → internal air → enclosure → ambient environment
إذا أصبحت أي مرحلة في هذا المسار بمثابة عنق زجاجة، فإن درجة الحرارة الداخلية ترتفع.
لا يقتصر تأثير ذلك على عمر مصابيح LED فحسب، بل يمكن أن تؤدي الحرارة الزائدة إلى تسريع تدهور مصادر الطاقة والإلكترونيات المُشغِّلة، وزيادة عدم استقرار السطوع، وخلق مشاكل في تجانس الألوان، وزيادة وتيرة الصيانة. بالنسبة لمشغل الإعلانات الرقمية الخارجية، فإن العواقب التجارية واضحة: قد يؤدي العطل الحراري إلى توقف الإعلانات.
كيف تؤثر حرارة مصابيح LED على موثوقية اللوحات الإعلانية؟
إن أهم درجة حرارة داخل عبوة LED هي درجة حرارة الوصلة (Tj) بدلاً من مجرد درجة الحرارة المقاسة على سطح العلبة.
قد تبدو الخزانة باردة نسبياً بينما تعمل وصلة أشباه الموصلات أو مكون الطاقة بدرجة حرارة أعلى بكثير.
لذا، يجب أن يأخذ التصميم الحراري في الاعتبار عدة نقاط حرارية:
- درجة حرارة وصلة الصمام الثنائي الباعث للضوء
- درجة حرارة وحدة LED
- درجة حرارة لوحة الدوائر المطبوعة
- درجة حرارة دائرة القيادة المتكاملة
- درجة حرارة مصدر الطاقة
- درجة حرارة بطاقة الاستلام
- درجة الحرارة الداخلية للخزانة
- درجة الحرارة المحيطة
ترتبط درجات الحرارة هذه من خلال المقاومة الحرارية للنظام.
المسار الحراري المبسط هو:
Tj → thermal interface → PCB → heat-spreading structure → cabinet → ambient air
انخفاض المقاومة الحرارية يعني أن الحرارة يمكن أن تنتقل عبر النظام بشكل أكثر فعالية.
بالنسبة للمشترين من الشركات، فإن القيمة التجارية لا تقتصر على "التبريد الأفضل" فحسب. يمكن أن تساعد المقاومة الحرارية المنخفضة الشاشة على الحفاظ على أداء مستقر دون الاعتماد على مراوح كبيرة أو قدرة تكييف هواء غير ضرورية.

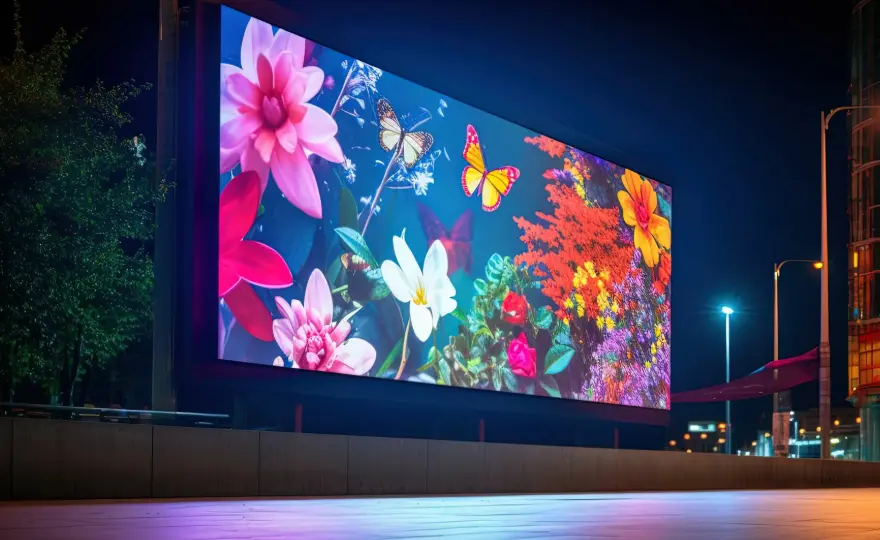

لماذا يُعدّ تصميم التبريد الحراري لشاشات LED الخارجية أصعب من تبريد الشاشات الداخلية؟
تعمل شاشات LED الداخلية عادةً في بيئات خاضعة للتحكم النسبي. أما اللوحات الإعلانية الخارجية فلا تتمتع بهذه الميزة.
قد يشهد العرض الخارجي في الوقت نفسه ما يلي:
- ارتفاع درجة الحرارة المحيطة
- الإشعاع الشمسي المباشر
- سطوع شاشة عالي
- التشغيل المستمر
- الرياح وتغير تدفق الهواء
- الغبار والرمل
- مطر ورطوبة
- تهوية محدودة للخزانة
- كثافة طاقة داخلية عالية
لذلك يحتاج نظام التبريد إلى إزالة الحرارة المتولدة داخليًا بينما تضيف البيئة الخارجية أحيانًا حرارة نشطة إلى الحاوية.
ولهذا السبب يجب التعامل مع تبريد شاشات LED الخارجية على أنه مشكلة توازن حراري وليس مشكلة اختيار المروحة.
كيف يتم حساب الحمل الحراري للوحات الإعلانية بتقنية LED؟
قبل اختيار طريقة التبريد، يحتاج المهندسون إلى تقدير كمية الحرارة التي يجب إزالتها.
المدخل الأول عادةً ما يكون استهلاك الطاقة الكهربائية للشاشة.
على سبيل المثال، إذا كان الحد الأقصى لاستهلاك الطاقة لشاشة LED خارجية هو 650 واط/م² وتغطي مساحة 50 م²، فإن الحد الأقصى النظري للمدخلات الكهربائية هو:
650 W/m² × 50 m² = 32,500 W
أو:
32.5 kW
لن تصل جميع ظروف التشغيل إلى هذا الحد الأقصى باستمرار. يمكن أن ينتج عن المحتوى وإعدادات السطوع واستخدام البكسل وسلوك التحديث وبنية الطاقة أحمال مختلفة بشكل كبير في العالم الحقيقي.
ولهذا السبب يجب أن تميز المواصفات المهنية بين:
- أقصى استهلاك للطاقة
- متوسط استهلاك الطاقة
- الطاقة التشغيلية النموذجية
- استهلاك الطاقة في وضع الاستعداد أو عند انخفاض السطوع
على سبيل المثال، قد تسرد مواصفات منتج LED خارجي حالي الحد الأقصى للطاقة ومتوسط الطاقة بشكل منفصل؛ ويحدد أحد النماذج الخارجية المنشورة على الإنترنت الحد الأقصى للاستهلاك بـ 650 واط/م² ومتوسط الاستهلاك بـ 200 واط/م².
لهذا التمييز قيمة تجارية مباشرة.
إذا اعتمد مشغل لوحة الإعلانات على الحد الأقصى فقط في تحديد حجم البنية التحتية الكهربائية ومعدات التبريد وتكاليف التشغيل، فقد يكون النظام أكبر من اللازم. أما إذا اعتمد المهندس في تصميمه على متوسط الاستهلاك فقط، فقد يواجه النظام صعوبة في العمل خلال فترات سطوع الشاشة القصوى أو في أسوأ الظروف البيئية.
النهج الصحيح هو استخدام كل من القيم التشغيلية وقيم أسوأ الحالات لاتخاذ قرارات هندسية مختلفة.

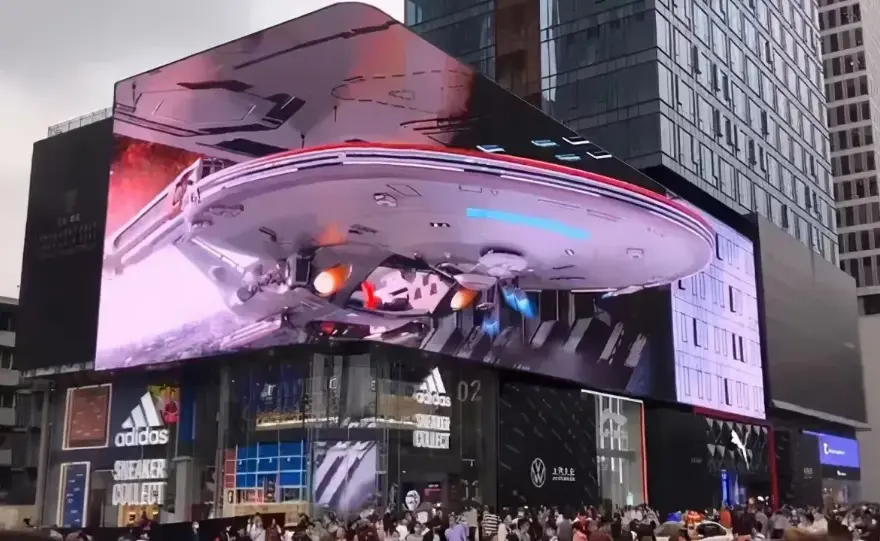

ما هي المكونات التي تساهم في ارتفاع درجة حرارة لوحات الإعلانات الإلكترونية؟
وحدات LED ليست سوى جزء من المعادلة الحرارية.
ينبغي أن يشمل التقييم الكامل للحمل الحراري ما يلي:
| مصدر حرارة | الأهمية الحرارية | ماذا يعني ذلك بالنسبة للمشتري؟ |
|---|---|---|
| وحدات LED | مصدر حراري موزع رئيسي | يحدد التصميم الحراري للخزائن والوحدات |
| دوائر القيادة المتكاملة | توليد الحرارة الموضعي | يمكن أن تؤدي مسارات الحرارة الضعيفة إلى تكوين بقع ساخنة |
| مصادر الطاقة | الحرارة الكهربائية المركزة | يمكن أن تصبح نقطة جذب رئيسية في الخزانة |
| بطاقات الاستلام | حمولة إلكترونية أصغر | لا تزال مهمة في الخزائن المغلقة |
| الكابلات/الموصلات | عادة ما يكون ثانويا | يمكن أن يؤدي سوء تصميم الأنظمة الكهربائية إلى حدوث تسخين موضعي. |
| وحدات التحكم الداخلية | يعتمد ذلك على التصميم المعماري | يساهم في زيادة الحرارة الكلية للحاوية |
| الإشعاع الشمسي | اكتساب الحرارة الخارجية | يمكن أن يرفع درجة حرارة الخزانة بشكل كبير |
وهنا يظهر خطأ شائع في عمليات الشراء.
يمكن أن يكون لشاشتي LED بنفس درجة البكسل ومساحة الشاشة متطلبات حرارية مختلفة تمامًا لأن كثافة الطاقة وهيكل الخزانة والسطوع والبنية الكهربائية والمسارات الحرارية مختلفة.
القدرة القصوى مقابل القدرة المتوسطة: أيهما يجب على المهندسين استخدامه؟
استخدم متوسط الطاقة لفهم استهلاك الطاقة الطبيعي.
استخدم أقصى طاقة لاختبار ما إذا كان النظام قادرًا على تحمل ظروف التشغيل الصعبة.
فيما يخص تصميم أنظمة التبريد، ينبغي على المهندس أيضاً تحديد نقطة تشغيل تصميمية بين هذين الحدين بناءً على:
- أقصى سطوع
- المحتوى المتوقع
- جدول التشغيل اليومي
- درجة الحرارة المحيطة
- التعرض لأشعة الشمس
- توجيه الخزانة
- هندسة التركيب
- فتحات تهوية الشاشة
- هامش الموثوقية المطلوب
لا ينبغي أن تحصل لوحة إعلانية تعمل لمدة ثماني ساعات يوميًا في مناخ معتدل تلقائيًا على نفس بنية التبريد التي تحصل عليها شاشة DOOH تعمل على مدار الساعة طوال أيام الأسبوع بسطوع عالٍ في بيئة صحراوية.
هذا هو الفرق بين مواصفات المنتج والحل الهندسي.
كيف يؤثر الإشعاع الشمسي على متطلبات تبريد لوحات الإعلانات بتقنية LED؟
تستقبل شاشات LED الخارجية الحرارة من اتجاهين.
من الداخل إلى الخارج:
تتحول الطاقة الكهربائية إلى حرارة.
من الخارج إلى الداخل:
يؤدي الإشعاع الشمسي إلى تسخين هيكل الشاشة وسطحها الأمامي.
غالباً ما يتم التقليل من شأن العامل الثاني.
أُجري اختبارٌ حديثٌ للتحقق من صحة شاشة LED خارجية مزدوجة الجوانب في عام 2026، حيث استُخدمت درجة حرارة محيطة تبلغ 55 درجة مئوية وإشعاع شمسي قدره 1100 واط/م² للتعرض المستمر. وقد بلغت درجة حرارة سطح LED القصوى المُسجلة حوالي 89 درجة مئوية، بينما تراوحت درجات حرارة مصدر الطاقة المُراقبة بين 82 و93 درجة مئوية.
هذه ليست حالة تشغيل عامة لكل لوحة إعلانية. إنها تذكير هندسي مفيد: درجة الحرارة المحيطة وحدها لا تصف البيئة الحرارية.
قد يكون للشاشة المثبتة في ضوء الشمس المباشر حمل حراري مختلف بشكل كبير عن نفس الشاشة المثبتة في الظل.
لذلك، ينبغي أن يقيّم التصميم الحراري الجاد ما يلي:
Ambient temperature + solar radiation + internal electrical heat + enclosure characteristics
بدلاً من استخدام درجة الحرارة المحيطة كمدخل وحيد.

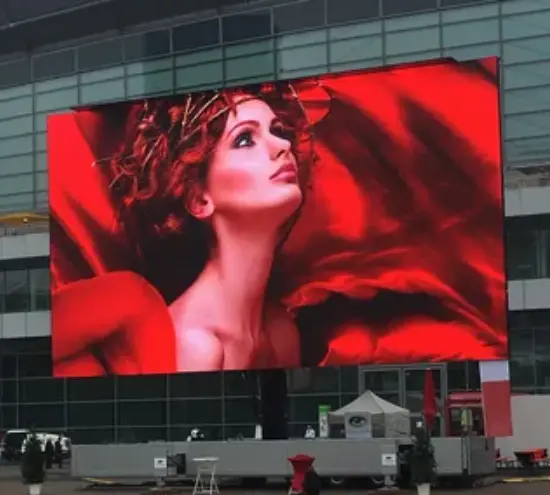

ما هي أفضل طريقة تبريد للوحة إعلانية بتقنية LED؟
لا توجد طريقة تبريد "أفضل" عالمية.
يعتمد الاختيار الصحيح على الحمل الحراري والمناخ وبنية الغلاف ومتطلبات الحماية من دخول الماء والغبار وإمكانية الوصول للصيانة والتعرض للغبار وجدول التشغيل.
المناهج الأربعة الرئيسية هي:
- التبريد السلبي
- التبريد بالهواء القسري
- تبريد المبادل الحراري
- تكييف الهواء / نظام التدفئة والتهوية وتكييف الهواء
متى يكون التبريد السلبي كافياً؟
يعتمد التبريد السلبي على:
- الحمل الحراري الطبيعي
- هياكل خزائن من الألومنيوم
- أسطح توزيع الحرارة
- زعانف خارجية
- هندسة الخزانة
- تدفق الهواء الطبيعي حول الحاوية
لا توجد مكونات تبريد متحركة في النظام السلبي البحت.
وهذا قد يقلل مما يلي:
- استبدال المروحة
- نقاط العطل الميكانيكي
- ضوضاء
- استهلاك الطاقة
- الصيانة الدورية
تستخدم بعض منتجات LED الخارجية الحديثة على وجه التحديد تصميمات حرارية سلبية وتدعي أنها تعمل بدون تكييف هواء خارجي.
لكن لا ينبغي أبدًا اختيار التبريد السلبي لمجرد أنه يبدو أكثر كفاءة.
السؤال الهندسي هو:
هل تستطيع الخزانة إزالة الحرارة المطلوبة في أسوأ الظروف الحرارية للمشروع؟
إذا كانت الإجابة لا، فإن التبريد السلبي وحده لا يكفي.
متى يجب استخدام نظام التبريد بالهواء القسري في لوحات الإعلانات بتقنية LED؟
يستخدم نظام التبريد بالهواء القسري مراوح أو منفاخات لتحريك الهواء عبر الخزانة.
تتمثل بنية تدفق الهواء الأساسية فيما يلي:
Cooler ambient air → intake → heat-generating components → internal airflow path → exhaust → outside environment
الميزة التجارية واضحة: يمكن لتدفق الهواء القسري إزالة حرارة أكبر بكثير من الاعتماد فقط على الحمل الحراري الطبيعي عندما يتم تصميم الغلاف والظروف المحيطة بشكل صحيح.
تجمع منتجات LED الخارجية الحديثة عادةً بين المراوح وفتحات التهوية الحرارية وقنوات تدفق الهواء الداخلية ومكونات توزيع الحرارة المصنوعة من الألومنيوم والتبريد المباشر حول مصادر الطاقة.
ومع ذلك، فإن إضافة المراوح تخلق متطلبات هندسية جديدة.
يجب أن يأخذ النظام في الاعتبار ما يلي:
- تدفق الهواء عبر المروحة
- الضغط الساكن
- مساحة مدخل الهواء
- منطقة العادم
- مقاومة الترشيح
- تراكم الغبار
- عمر المروحة
- اكتشاف عطل المروحة
- اتجاه تدفق الهواء
- نقاط ساخنة داخلية
لا يُعدّ المروحة ذات معدل تدفق الهواء العالي (CFM) بالضرورة حلاً جيداً للتبريد.
يجب أن يمر الهواء فعلياً عبر المناطق الساخنة.
إذا كان تدفق الهواء الداخلي في الخزانة ضعيفًا، فقد تقوم المروحة بتحريك كمية كبيرة من الهواء حول منطقة باردة نسبيًا مع ترك قسم مصدر الطاقة أو قسم التشغيل ساخنًا للغاية.
كيف ينبغي تصميم تدفق الهواء داخل خزانة لوحة إعلانية LED؟
يُعد تصميم تدفق الهواء هو النقطة التي تصبح فيها إدارة الحرارة مشكلة هندسية متعلقة بالخزائن.
يتمثل أحد المفاهيم البسيطة والفعالة في إنشاء مسار محدد لتدفق الهواء بدلاً من السماح للهواء بالدوران بشكل عشوائي.
مدخل ومخرج الهواء
قد تستخدم البنية النموذجية نقاط سحب سفلية أو جانبية ونقاط عادم علوية، مستفيدة من حقيقة أن الهواء الساخن يرتفع بشكل طبيعي.
يعتمد التكوين الدقيق على:
- توجيه الخزانة
- بنية الشاشة
- موقع المروحة
- ترتيب الوحدات
- مدخل الصيانة
- العزل المائي
- القيود الهيكلية
الهدف ليس مجرد "تحريك الهواء".
الهدف هو تحريك الهواء البارد عبر المكونات التي تولد أكبر قدر من الحرارة ثم إزالة هذا الهواء الساخن قبل إعادة تدويره.
كيف تمنع ظهور النقاط الساخنة؟
غالباً ما تحدث البؤر الساخنة حول:
- مصادر الطاقة
- إلكترونيات القيادة
- وحدات LED كثيفة
- حجرات كابلات مغلقة
- زوايا الخزائن سيئة التهوية
- المناطق الواقعة خلف الحواجز الهيكلية
لذا، يجب أن يأخذ تصميم تدفق الهواء الجيد في الاعتبار العوائق الداخلية.
يمكن استخدام الحواجز وقنوات التهوية لتوجيه الهواء نحو المناطق ذات الحرارة العالية. في المقابل، قد تؤدي الفواصل الموضوعة بشكل سيئ إلى خلق مناطق راكدة حيث يبقى الهواء الساخن محصوراً.
قد تجمع خزانة LED الخارجية الحديثة بين الهياكل المصنوعة من الألومنيوم وقنوات تدفق الهواء المخصصة ومراوح التبريد وفتحات التهوية والتبريد المباشر حول مصادر الطاقة لتقليل تقادم المكونات والحفاظ على التشغيل المستقر.
بالنسبة للوحة إعلانية تجارية كبيرة، فإن هذا الأمر مهم لأن ضعفًا حراريًا صغيرًا يتكرر عبر عشرات أو مئات الخزائن يصبح مشكلة موثوقية على مستوى النظام.
كيف تؤثر تصنيفات IP على تبريد لوحات الإعلانات LED؟
تتطلب شاشات LED الخارجية عادةً حماية من الغبار والماء. يُعدّ معيار IP65 معيارًا شائعًا لمنتجات LED الخارجية، حيث تُحدد الطرازات الخارجية الحالية مستوى حماية IP65 على كلٍ من الجهة الأمامية والخلفية للهيكل.
لكن التصميم الحراري وحماية البيئة قد يسيران في اتجاهين متعاكسين.
تساعد الخزانة المحكمة الإغلاق على حماية الأجهزة الإلكترونية من:
- مطر
- تراب
- رمل
- رُطُوبَة
- الملوثات
ومع ذلك، فإن الغلاف المحكم للغاية يحد أيضاً من التبادل الطبيعي للهواء الداخلي والخارجي.
وهذا يخلق مفاضلة هندسية:
| أولوية التصميم | تهوية أفضل | مزيد من عمليات الإغلاق |
|---|---|---|
| إزالة الحرارة | أحسن | أكثر صعوبة |
| دخول الغبار | مخاطر أعلى | مخاطر أقل |
| الحماية من الماء | أكثر صعوبة | أسهل |
| الحمل الحراري الطبيعي | أحسن | مخفض |
| صيانة المراوح | أعلى | قد يكون أقل |
| موثوقية عالية في الظروف المناخية القاسية | يعتمد ذلك على التصميم | يعتمد ذلك على طريقة التبادل الحراري |
الحل ليس ببساطة "زيادة التهوية إلى أقصى حد" أو "زيادة الإحكام إلى أقصى حد".
يتمثل الهدف في تصميم المسار الحراري وحماية البيئة معًا.
في البيئات المتربة، على سبيل المثال، قد يكون التبريد بالهواء القسري المُرشَّح أنسب من التهوية غير المقيدة. وفي الأماكن المغلقة بإحكام، قد يكون مبادل حراري هوائي أو نظام تكييف هواء أكثر ملاءمة، إذ يجب نقل الحرارة الداخلية دون تبادل مستمر للهواء الخارجي الملوث.
كيف ينبغي للمهندس اختيار تصميم نظام التبريد؟
يمكن أن تبدأ عملية الاختيار العملية بخمسة أسئلة:
1. ما مقدار الحرارة المتولدة؟
احسب الحمل الكهربائي ذي الصلة.
2. ما هي درجة الحرارة التي يمكن أن تصل إليها بيئة التركيب؟
استخدم الظروف المناخية والموقعية الفعلية للمشروع بدلاً من استخدام تصنيف "خارجي" عام.
3. ما مقدار الإشعاع الشمسي الذي تتلقاه الشاشة؟
يُعدّ التوجيه والتظليل والمباني المحيطة وهندسة اللوحات الإعلانية أموراً مهمة.
4. هل يحتاج الخزانة إلى تبادل الهواء مع البيئة المحيطة؟
وهذا يحدد ما إذا كانت التهوية المباشرة عملية أم لا.
5. ما هو مستوى الموثوقية والصيانة الذي يحتاجه المشغل؟
ينبغي تقييم لوحة الإعلانات التي تدر إيرادات على مدار الساعة طوال أيام الأسبوع بشكل مختلف عن عرض الفعاليات المؤقتة.
يمكن تلخيص القرار الناتج على النحو التالي:
| الحالة الحرارية | متطلبات مجلس الوزراء | أسلوب التبريد | النتائج التجارية |
|---|---|---|---|
| مناخ معتدل وحرارة منخفضة | مسار حراري مفتوح | سلبي | أقل تكلفة صيانة |
| حرارة معتدلة + استخدام خارجي عادي | خزانة مهواة | بمساعدة المراوح | التوازن بين التكلفة والموثوقية |
| بيئة ذات حرارة عالية وغبار | تدفق هواء متحكم به | هواء قسري مُفلتر | تحسين مكافحة التلوث |
| مقاومة عالية للحرارة + خزانة محكمة الإغلاق | مسار حراري مغلق | مبادل حراري | العزلة البيئية |
| حرارة شديدة + حمل داخلي مرتفع | حاوية محكمة التحكم | أنظمة التدفئة والتهوية وتكييف الهواء أو أنظمة إدارة الحرارة المتقدمة | أقصى قدر من التحكم الحراري |
| إعلانات رقمية خارجية عالية السطوع على مدار الساعة طوال أيام الأسبوع | نظام احتياطي/مراقب | التبريد النشط الذكي | تقليل مخاطر التوقف عن العمل |
استنادًا إلى خبرتنا في مشاريع شاشات LED التجارية، ينبغي التعامل مع نظام التبريد كجزء لا يتجزأ من بنية الشاشة منذ البداية، وليس كملحق يُضاف بعد تصميم الهيكل. تؤثر عوامل عديدة على بعضها البعض، مثل تباعد البكسل، والسطوع، وبنية الطاقة، ومادة الهيكل، وحماية IP، وتدفق الهواء، وبيئة التركيب. لذا، فإن تغيير أي منها في مراحل متأخرة من المشروع قد يُجبرنا على إجراء تغييرات في جوانب أخرى.
يكتسب هذا المبدأ أهمية خاصة عند الانتقال من خزانة واحدة إلى شبكة لوحات إعلانية كبيرة. قد تبدو الزيادة الطفيفة في استهلاك الطاقة لكل متر مربع غير ذات أهمية في بيانات المنتج، ولكن على مساحة 100 متر مربع وآلاف ساعات التشغيل، فإنها تؤثر على كل من الحمل الحراري وتكاليف التشغيل.
وبالتالي فإن الخطوة الهندسية التالية أكثر تحديدًا: تحويل الحمل الحراري المحسوب إلى تدفق الهواء، وCFM، وسعة المروحة، وسعة التبريد المطلوبة للوحة الإعلانية LED الفعلية.
كيف يتم حساب معدل تدفق الهواء (CFM) لنظام تبريد لوحة إعلانية LED؟
بمجرد معرفة الحمل الحراري، يصبح السؤال التالي عمليًا: ما مقدار الهواء الذي يجب أن يتحرك فعليًا عبر الخزانة؟
يُشير مصطلح CFM، أو القدم المكعب في الدقيقة، إلى تدفق الهواء الحجمي. بالنسبة لنظام تبريد LED بالهواء القسري، يربط هذا المصطلح بين الحرارة التي يجب إزالتها وارتفاع درجة حرارة الهواء المسموح به أثناء مروره عبر الغلاف.
العلاقة الهندسية المبسطة هي:
CFM ≈ Heat Load ÷ (1.08 × Allowable Air Temperature Rise)
عندما يتم التعبير عن الحمل الحراري بوحدة BTU/h ويتم التعبير عن ارتفاع درجة الحرارة بوحدة °F.
بالنسبة لحسابات النظام الدولي للوحدات، يمكن للمهندسين بدلاً من ذلك العمل انطلاقاً من كثافة الهواء والحرارة النوعية:
Q = ṁ × Cp × ΔT
أين:
- Q = الحرارة المراد إزالتها
- ṁ = تدفق الهواء الكتلي
- Cp = الحرارة النوعية للهواء
- ΔT = الارتفاع المسموح به في درجة الحرارة
هذا أكثر فائدة من اختيار المروحة بناءً على معدل تدفق الهواء المعلن عنه فقط.
لماذا لا تكفي تقييمات تدفق الهواء من المروحة وحدها؟
يُقاس معدل تدفق الهواء المُصنّف للمروحة عادةً في ظروف مخبرية مُحددة. وبمجرد تركيب هذه المروحة خلف خزانة مصابيح LED، يمكن تقليل تدفق الهواء الفعلي عن طريق:
- الفلاتر
- فتحات تهوية
- مشتتات الحرارة
- ممرات ضيقة لتدفق الهواء
- انخفاض ضغط مجلس الوزراء
- قنوات
- الانحناءات
- شبكات الحماية
- فلاتر متسخة
لذلك ينبغي على المهندسين تقييم كل من معدل تدفق الهواء والضغط الساكن.
قد توفر مروحة ذات معدل تدفق هواء عالٍ تعمل ضد مقاومة مفرطة تدفق هواء أقل بكثير مما تشير إليه مواصفاتها الرئيسية.
تؤكد الإرشادات الفنية الحديثة لتبريد شاشات LED الخارجية بالمثل على أن اختيار تكييف الهواء والتهوية الفعلي يجب أن يبدأ باستهلاك الطاقة الحقيقي للشاشة وحمل الحرارة الداخلي بدلاً من حجم الخزانة فقط.
مثال عملي لتصميم تدفق الهواء
لنفترض وجود لوحة إعلانية خارجية افتراضية مساحتها 50 مترًا مربعًا مع حمل حراري محسوب قدره 20 كيلوواط.
لا يقوم المهندس ببساطة بتقسيم 20 كيلوواط على تصنيف مروحة عشوائي.
بدلاً من ذلك، ينبغي أن يحدد التصميم ما يلي:
- إجمالي الحمل الحراري
- أقصى درجة حرارة محيطة خارجية
- أقصى درجة حرارة مقبولة للخزانة
- ارتفاع درجة حرارة الهواء المسموح به
- مقاومة تدفق الهواء
- هامش التشغيل المطلوب
- تكرار المروحة
يمكن بعد ذلك تحويل متطلبات تدفق الهواء الناتجة إلى مجموعة من المراوح بدلاً من مروحة واحدة كبيرة الحجم.
في المنشآت التجارية، يمكن لعدة مراوح صغيرة أن توفر نظاماً احتياطياً مفيداً. ففي حال تعطل إحدى المراوح، قد يستمر النظام في العمل بقدرة حرارية منخفضة بدلاً من فقدان التهوية بالكامل فجأة.
هذا التمييز مهم بالنسبة لشبكة DOOH التي تعمل على مدار الساعة طوال أيام الأسبوع، حيث يمكن أن يصبح عطل التبريد انقطاعًا في الإيرادات بدلاً من مجرد تذكرة صيانة.
كيف ينبغي تصميم أنظمة تبريد لوحات الإعلانات بتقنية LED للمناخات الحارة؟
تتغير المعادلة الحرارية الأساسية بشكل كبير عند تركيب لوحة إعلانية بتقنية LED في مناخ حار.
لا تتمتع شاشة تعمل في درجة حرارة محيطة تبلغ 25 درجة مئوية وشاشة أخرى تعمل في درجة حرارة محيطة تبلغ 45 درجة مئوية بنفس الهامش الحراري، حتى لو كانت جميع المواصفات الكهربائية متطابقة.
تعتبر التوجيهات الصناعية الأخيرة لعام 2026 التشغيل في درجات الحرارة العالية بمثابة مواصفات شراء بدلاً من كونه فكرة لاحقة، لا سيما بالنسبة للمنشآت في الشرق الأوسط وجنوب الولايات المتحدة وأفريقيا وغيرها من المنشآت ذات الحرارة العالية.
التصميم لظروف محيطة بدرجة حرارة 45 درجة مئوية و50 درجة مئوية و55 درجة مئوية
قد يحدد المصنع نطاق تشغيل مثل -20 درجة مئوية إلى +50 درجة مئوية، ولكن لا ينبغي تفسير هذا الرقم على أنه إذن بتجاهل الحمل الشمسي.
ينبغي على المهندس أن يسأل:
- هل يعتمد تصنيف درجة الحرارة على درجة حرارة الهواء المحيط؟
- هل تم اختبار الشاشة بأقصى سطوع؟
- هل تم إجراء الاختبار بشكل مستمر؟
- هل تم تضمين الإشعاع الشمسي المباشر؟
- ما هي درجة الحرارة الداخلية للخزانة؟
- ما هي درجات حرارة مصدر الطاقة؟
- هل سُمح بتقييد الأداء الحراري أثناء الاختبار؟
هذه الأسئلة تفصل بين المواصفات الحرارية ذات المعنى والرقم التسويقي.
بالنسبة للمناخات القاسية، قد يتطلب تصميم نظام التبريد ما يلي:
- مراوح ذات سعة أكبر
- سرعة المروحة التي يتم التحكم فيها بدرجة الحرارة
- مصادر طاقة مصنفة لدرجات حرارة أعلى
- تحسين توزيع الحرارة داخل الخزانة
- أسطح الخزائن العاكسة أو المحسّنة حرارياً
- خلوص خلفي أكبر
- تدفق هواء مُفلتر
- مبادلات حرارية
- نظام التدفئة والتهوية وتكييف الهواء المثبت على الخزانة
- خفض السطوع تلقائيًا أثناء الظروف القاسية
يعتمد الحل الصحيح على المشروع نفسه وليس على ملصق المناخ وحده.
كيف يؤثر الإشعاع الشمسي على لوحة إعلانية في مناخ حار؟
يمكن لأشعة الشمس المباشرة أن تخلق حملاً حرارياً ثانياً بالإضافة إلى الحرارة الكهربائية.
وهذا يعني أن لوحة إعلانية في بيئة صحراوية قد تواجه ما يلي:
High ambient temperature + solar radiation + LED electrical heat + power-supply heat
جميعهم في نفس الوقت.
لهذا السبب، تُعدّ المحاكاة الحرارية أو الاختبارات الميدانية في أسوأ الظروف ذات قيمة كبيرة للمنشآت عالية القيمة. وتوصي إرشادات الإدارة الحرارية الصادرة عام 2026 تحديدًا بمعالجة الحمل الشمسي، ودرجة الحرارة المحيطة، وقيود تدفق الهواء، والغبار، وإعادة تدوير العادم، والهياكل المجاورة كجزء من موجز التصميم الحراري.
بالنسبة للمشتري في مجال الأعمال التجارية، فإن الفائدة ملموسة: نظام التبريد المصمم وفقًا لظروف الموقع الفعلية أقل عرضة للحاجة إلى تعديلات طارئة بعد التثبيت.
كيف ينبغي تصميم نظام تبريد للوحة إعلانية LED مزدوجة الجوانب؟
تستحق اللوحات الإعلانية ذات الوجهين دراسة منفصلة لأن سطحي العرض يمكن أن يولدا حرارة داخل نظام هيكلي واحد.
يصبح التحدي أكبر عندما يعمل كلا الوجهين في وقت واحد عند سطوع عالٍ.
قد يحتوي الهيكل ذو الوجهين على ما يلي:
- مجموعتان من وحدات LED
- مجموعتان من مصادر الطاقة
- بطاقات استلام متعددة
- إطار هيكلي مركزي
- قنوات تدفق الهواء المقيدة
- ممرات الخدمة الداخلية
إذا سُمح للهواء الساخن من جانب واحد بإعادة الدوران نحو الجانب الآخر، فقد يفقد نظام التبريد جزءًا كبيرًا من فعاليته.
ما هو أفضل تصميم لتدفق الهواء للوحة إعلانية مزدوجة الجوانب؟
ينبغي أن يكون الهدف هو إنشاء مسار حراري متحكم به لكل وجه من وجوه الشاشة.
قد يبدو التصميم المفاهيمي كما يلي:
Ambient air → intake → LED module/power zone → exhaust → outside
لوجه واحد، مع مسار تدفق هواء مُدار بشكل مستقل للوجه الثاني.
يعتمد الترتيب الدقيق على هيكل الخزانة وتكوين الصيانة.
بالنسبة للتركيبات ذات الجانبين، يجب على المهندسين فحص ما يلي على وجه التحديد:
- المناطق الساخنة المركزية
- موضع مصدر الطاقة
- موقع مدخل الهواء
- موقع العادم
- إعادة تدوير الهواء
- العوائق الهيكلية
- تكرار المروحة
- إمكانية الوصول لاستبدال الفلتر
- موضع مستشعر درجة الحرارة
المبدأ المهم بسيط:
لا تفترض أن مضاعفة عدد المراوح يؤدي تلقائياً إلى مضاعفة أداء التبريد.
يحتاج تدفق الهواء إلى وجهة.
كيف تؤثر مواد الخزائن على الأداء الحراري؟
تُعد مادة الخزائن جزءًا من النظام الحراري، وليست مجرد قرار هيكلي.
يُستخدم الألومنيوم على نطاق واسع لأنه يجمع بين الوزن الخفيف نسبياً والتوصيل الحراري العالي. فهو يساعد على توزيع الحرارة من مصادرها الموضعية ويزيد من مساحة السطح المتاحة لتبديد الحرارة.
يُمكن للفولاذ أن يُوفر قوة هيكلية ممتازة، لكن سلوكه الحراري وكتلته يختلفان. لذا، يجب تقييم الغلاف الفولاذي كجزء من بنية التبريد الكاملة بدلاً من الحكم عليه بناءً على المادة وحدها.
بالنسبة للمشترين، فإن السؤال المهم ليس:
"هل الألومنيوم أفضل من الفولاذ؟"
إنها:
"كيف ينقل الهيكل الكامل الحرارة من المكونات إلى البيئة المحيطة؟"
يتطلب ذلك النظر في:
- سمك الخزانة
- أسطح توزيع الحرارة
- الوصلات الحرارية
- قنوات الهواء الداخلية
- مساحة السطح الخارجي
- تهوية
- موضع مصدر الطاقة
- مصاريف التركيب
لا يمكن للمواد الممتازة أن تنقذ مسار تدفق الهواء الضعيف.
وبالمثل، يمكن للهيكل الفولاذي المصمم هندسيًا بشكل صحيح أن يعمل بشكل موثوق عندما يتم تصميم النظام الحراري بشكل صحيح.
كيف يمكن للتحكم الذكي في درجة الحرارة أن يحسن موثوقية لوحات الإعلانات الإلكترونية بتقنية LED؟
نادراً ما يكون التبريد المستمر بأقصى سرعة هو الأسلوب الأكثر كفاءة.
تستخدم بنية أفضل أجهزة استشعار درجة الحرارة لتحديد مقدار التبريد المطلوب فعليًا.
على سبيل المثال:
- درجة حرارة منخفضة ← سرعة مروحة منخفضة
- ارتفاع درجة الحرارة ← زيادة سرعة المروحة
- درجة حرارة عالية ← تبريد أقصى
- درجة حرارة حرجة ← إنذار / حماية من السطوع / استجابة النظام
هذا شكل من أشكال إدارة الحرارة، وليس مجرد تهوية.
أين ينبغي تركيب أجهزة استشعار درجة الحرارة؟
ينبغي أن يركز وضع أجهزة الاستشعار على المناطق الحرارية التمثيلية وعالية الخطورة.
تشمل المواقع المحتملة ما يلي:
- حجرة مزود الطاقة
- الجزء الخلفي من وحدات LED عالية الحمل
- منطقة الخزانة العلوية
- مخرج الهواء
- منطقة مجلس الوزراء المركزية
- أماكن ساخنة معروفة
يمكن لجهاز استشعار واحد موضوع مباشرة بجانب مدخل المروحة أن ينتج قراءة منخفضة لدرجة الحرارة بشكل مضلل.
بالنسبة للوحات الإعلانية الكبيرة، يمكن لأجهزة الاستشعار المتعددة توفير خريطة حرارية أكثر فائدة.
هل يمكن استخدام نظام إدارة المحتوى (CMS) للمراقبة الحرارية؟
بالنسبة لشبكات LED التجارية الكبيرة، يمكن دمج المراقبة الحرارية في إدارة الأجهزة عن بعد على نطاق أوسع.
يمكن لنظام إدارة المحتوى الذكي أن يراقب ما يلي:
- حالة مجلس الوزراء
- سطوع
- أجهزة الإنذار
- بيانات درجة الحرارة
- حالة الاتصال
- أعطال نظام التبريد
الميزة التجارية واضحة: يمكن للمشغلين تحديد السلوك غير الطبيعي لدرجة الحرارة قبل أن تتحول إلى شاشة سوداء.
تتيح بنية حلول سوسترون دمج أجهزة عرض LED مع أنظمة إدارة المحتوى الذكية، والدعم الفني عن بُعد، والمساعدة الهندسية على مستوى المشروع. بالنسبة لشبكة الإعلانات الرقمية الخارجية الموزعة، يجعل ذلك مراقبة الحرارة جزءًا من الإدارة التشغيلية بدلًا من كونها مهمة صيانة منفصلة.
صيانة نظام تبريد لوحات الإعلانات بتقنية LED: ما الذي يجب على المشغلين فحصه؟
حتى نظام التبريد المصمم جيداً يفقد كفاءته في نهاية المطاف إذا تم إهمال مسارات تدفق الهواء.
ينبغي أن يتضمن جدول الصيانة ما يلي:
| بند الفحص | ما الذي يجب فحصه؟ | النتيجة النموذجية للإهمال | التأثير على الأعمال |
|---|---|---|---|
| مراوح التبريد | الضوضاء، الاهتزاز، عدد دورات المحرك في الدقيقة، بدء التشغيل | انخفاض تدفق الهواء أو عطل كامل | إيقاف التشغيل الحراري |
| فلاتر الهواء | تراكم الغبار والانسداد | انخفاض الضغط الأعلى | معدل تدفق الهواء المنخفض |
| فتحات سحب الهواء | العوائق والتلوث | إمدادات هواء محدودة | ارتفاع درجة حرارة الخزانة |
| فتحات التهوية | تفريغ الهواء الساخن | إعادة التدوير | انخفاض كفاءة التبريد |
| مجسات درجة الحرارة | القراءات والإنذارات | بيانات حرارية خاطئة | التدخل المتأخر |
| مصادر الطاقة | درجة الحرارة والظروف | المناطق الساخنة المحلية | عطل في أحد المكونات |
| أختام الخزائن | الحشيات ومنع تسرب المياه | تلوث الرطوبة | مخاطر موثوقية الكهرباء |
| تدفق الهواء الداخلي | المناطق الساخنة والمناطق الميتة | تبريد غير متساوٍ | التقادم المبكر للمكونات |
كم مرة يجب فحص مراوح التبريد والفلاتر؟
لا توجد فترة زمنية عالمية لأن كمية الغبار تختلف اختلافاً كبيراً بين المواقع.
إن لوحة الإعلانات على جانب الطريق في بيئة حضرية نظيفة لا تعادل تلك الموجودة بجانب موقع بناء أو في منطقة صحراوية متربة.
لذا ينبغي أن تستند خطة الصيانة إلى ما يلي:
- تركيز الغبار
- ساعات العمل
- مدة تشغيل المروحة
- انخفاض ضغط الترشيح
- اتجاه درجات الحرارة
- الظروف الموسمية
تتمثل الاستراتيجية العملية في فحص تدفق الهواء وحالة المرشح بشكل متكرر خلال موسم التشغيل الأول، ثم تعديل الفاصل الزمني بناءً على بيانات التلوث الفعلية.
هذا أرخص من اكتشاف أثناء موجة الحر أن فلترًا مسدودًا قد قلل من قدرة التبريد بهدوء لعدة أشهر.
كيف يؤثر تصميم نظام التبريد على التكلفة الإجمالية لملكية لوحات الإعلانات بتقنية LED؟
معدات التبريد ليست سوى عنصر واحد من التكلفة الإجمالية.
بالنسبة لمشغل لوحات الإعلانات التجارية بين الشركات، فإن الحساب الأكثر جدوى هو:
Cooling TCO = Equipment + Energy + Maintenance + Replacement + Downtime Risk
ضع في اعتبارك فترة التشغيل الكاملة.
قد يحتوي نظام المروحة منخفض التكلفة على ما يلي:
- استثمار أولي منخفض
- استهلاك منخفض للطاقة
- صيانة معتدلة
قد يحتوي نظام التدفئة والتهوية وتكييف الهواء على ما يلي:
- تكلفة رأسمالية أعلى
- ارتفاع استهلاك الطاقة
- متطلبات خدمة أعلى
- تحكم أفضل في درجة الحرارة في الظروف القاسية
لا يُعد أي منهما أرخص بالضرورة.
يعتمد القرار الصحيح على الحمل الحراري للمشروع وبيئة التشغيل.
اقتصاديات التبريد لخمس وعشر سنوات
بالنسبة لمشروع إعلاني رقمي خارجي كبير، قم بتقييم ما يلي:
- أجهزة التبريد الأولية
- البنية التحتية الكهربائية
- استهلاك الطاقة للمروحة أو نظام التدفئة والتهوية وتكييف الهواء
- مكونات الاستبدال
- صيانة الفلاتر
- عمالة فنية
- إصلاح طارئ
- خسائر في عائدات الإعلانات خلال فترة التوقف
وهنا تكمن الفائدة التي يمكن أن تحققها بنية مصابيح LED الفعالة، والتي تتجاوز مجرد توفير الكهرباء.
على سبيل المثال، تستخدم شاشة العرض الخارجية Ares 3 LED من Sostron تقنية الكاثود المشترك، وهي مصممة لتقليل توليد الحرارة واستهلاك الطاقة. وتوصي Sostron باستخدام التهوية الطبيعية لمعظم المناخات التي تقل درجة حرارتها عن 40 درجة مئوية، كما توصي باستخدام مراوح محورية يتم التحكم بدرجة حرارتها في ظروف الصحراء القاسية.
المنطق التجاري مهم:
Lower electrical consumption → lower thermal load → smaller cooling requirement → lower operating cost.
هذا يمثل عرض قيمة أقوى بكثير من مجرد القول بأن المنتج "موفر للطاقة".
كيف ينبغي للمشترين تحديد الأداء الحراري في طلب عروض أسعار لوحات الإعلانات بتقنية LED؟
ينبغي أن تظهر المتطلبات الحرارية في طلب تقديم العروض قبل أن يقدم المورد العرض النهائي.
لا تكتب ببساطة:
شاشة LED خارجية، IP65، 6500 شمعة/م²
هذا لا يكفي لتصميم نظام التبريد.
ينبغي أن يتضمن طلب عرض الأسعار الأقوى ما يلي:
| متطلبات طلب عرض الأسعار | ما الذي ينبغي على المورد تقديمه | لماذا يُعد ذلك مهماً؟ |
|---|---|---|
| أقصى طاقة | واط/م² وحمل النظام الكلي | يحدد ذروة الحمل الحراري |
| متوسط القدرة | واط/م² في ظل ظروف محددة | تقدير تكلفة التشغيل |
| درجة حرارة التشغيل | الحد الأدنى والحد الأقصى لدرجة الحرارة المحيطة | يُنشئ غلافًا حراريًا |
| سطوع | الحد الأقصى ومستوى التشغيل العادي | يؤثر على الطلب على الطاقة |
| طريقة التبريد | سلبي، مروحة، نظام التدفئة والتهوية وتكييف الهواء، مبادل حراري | يحدد البنية الحرارية |
| تدفق الهواء | معدل تدفق الهواء (CFM) والضغط الساكن حيثما ينطبق ذلك | يتحقق من سعة التهوية |
| تصنيف الحماية من دخول الماء والغبار للخزانة | تصنيف أمامي/خلفي | يُعرّف حماية البيئة |
| مراقبة درجة الحرارة | تحديد موقع المستشعر ومنطق الإنذار | يُمكّن من الصيانة الوقائية |
| اختبار درجة الحرارة العالية | درجة حرارة الاختبار ومدته | يؤكد صحة أسوأ أداء محتمل |
| مواصفات المروحة | نوع المحمل، العمر الافتراضي، التكرار | تقييم الموثوقية على المدى الطويل |
| صيانة | الوصول إلى الفلتر/المروحة واستبدالهما | يتنبأ بتكلفة الخدمة |
| الوثائق الحرارية | بيانات الاختبار أو الصور الحرارية | يقدم أدلة تتجاوز الادعاءات التسويقية |
يُعدّ هذا الأمر بالغ الأهمية لشركات تكامل الأنظمة. فالمورد الذي لا يستطيع شرح كيفية انتقال الحرارة عبر الخزانة بوضوح قد يمتلك منتجًا جذابًا بصريًا، ولكنه يفتقر إلى حل هندسي متكامل.
ما الذي يجب على مشتري الشركات (B2B) سؤاله لمصنّع لوحات الإعلانات الإلكترونية بتقنية LED؟
قبل الموافقة على مشروع عرض خارجي كبير، اسأل الشركة المصنعة هذه الأسئلة:
1. ما هو الحد الأقصى ومتوسط استهلاك الطاقة لكل متر مربع؟
لا تقبل رقمًا واحدًا فقط.
2. ما هي درجة الحرارة المحيطة التي تم استخدامها للتحقق الحراري؟
اطلب الاطلاع على ظروف الاختبار الفعلية.
3. كيف يتم احتساب الإشعاع الشمسي؟
وهذا الأمر مهم بشكل خاص بالنسبة للوحات الإعلانية المكشوفة.
4. ما هي طريقة التبريد المستخدمة؟
حدد ما إذا كان يعتمد على الحمل الحراري السلبي، أو الهواء القسري، أو التبادل الحراري، أو نظام التدفئة والتهوية وتكييف الهواء (HVAC).
5. ما هو تدفق الهواء الفعلي في ظل مقاومة التشغيل؟
بالنسبة للخزائن المبردة بالمراوح، اطلب معلومات عن كل من معدل تدفق الهواء (CFM) والضغط الساكن.
6. ماذا يحدث إذا تعطلت مروحة التبريد؟
ينبغي أن يكون للوحة الإعلانية التجارية استجابة محددة بدلاً من عطل حراري غير متحكم فيه.
7. كيف يتم التعامل مع إنذارات درجة الحرارة؟
اسأل عما إذا كان النظام يوفر مراقبة محلية أم عن بعد.
8. ما هي متطلبات الوصول للصيانة؟
قد يصبح نظام التبريد الذي يعمل تقنياً ولكنه يتطلب وصولاً صعباً مكلفاً على مدار فترة خدمته.
لماذا تختار سوسترون لحلول لوحات الإعلانات الخارجية بتقنية LED المصممة هندسيًا؟
بالنسبة لمشروع LED تجاري ، يجب أن يقدم المورد المناسب أكثر من مجرد عرض سعر للخزائن.
تعمل شركة سوسترون كشركة عالمية لتصنيع شاشات LED ومزود حلول العرض التجارية، حيث تقدم الدعم في مجال استشارات المشاريع، واختيار المنتجات، والمساعدة الهندسية، والتصنيع، وإرشادات التركيب، والدعم الفني لما بعد البيع.
بالنسبة لمشاريع اللوحات الإعلانية الخارجية، يمكن أن تتضمن العملية الهندسية ما يلي:
Project requirements → Viewing distance → Pixel pitch → Brightness → Power analysis → Thermal design → Cabinet configuration → Structural requirements → Manufacturing → Testing → Installation support
هذا النهج مهم لأن التبريد لا يمكن فصله عن بقية نظام LED.
على سبيل المثال، قد يؤدي زيادة السطوع إلى زيادة استهلاك الطاقة. ويؤدي ارتفاع استهلاك الطاقة إلى زيادة الحرارة. وقد تتطلب الحرارة الزائدة تدفق هواء أكبر. ويؤثر تدفق الهواء الأكبر على الحماية من الغبار. لذا، قد يتطلب تصميم خزانة محكمة الإغلاق استخدام مبادل حراري أو نظام تكييف.
لكل خيار تصميمي عواقب.
يُعد جهاز Ares 3 من شركة Sostron مثالاً على هذا النهج على مستوى النظام: حيث يجمع المنتج بين بنية الكاثود المشترك، والتصميم الموفر للطاقة، والإدارة الحرارية، والتحكم التلقائي في السطوع، والاعتبارات الهندسية الخاصة بالمشروع بدلاً من التعامل مع استهلاك الطاقة والتبريد كمشكلتين منفصلتين.
بالنسبة للمشاريع الدولية، يمكن لشركة سوسترون أيضاً دعم اعتبارات مثل متطلبات أحمال الرياح المحلية، وتكوين الخزائن، وطريقة التركيب، وتوزيع الطاقة، والمساعدة التقنية عن بعد.
الهدف ليس بيع نظام التبريد الأكثر تعقيدًا.
الهدف هو تصميم أبسط بنية حرارية تظل موثوقة في ظل أسوأ الظروف الفعلية للمشروع.
الأسئلة الشائعة حول تصميم نظام تبريد لوحات الإعلانات LED
كيف تصمم نظام تبريد للوحة إعلانية بتقنية LED؟
ابدأ بحساب الحد الأقصى والاستهلاك النموذجي للطاقة الكهربائية، ثم قدّر الحمل الحراري الناتج. أضف عوامل خاصة بالموقع مثل درجة الحرارة المحيطة، والتعرض المباشر لأشعة الشمس، وإحكام إغلاق الخزانة، ومقاومة تدفق الهواء، وساعات التشغيل. بعد ذلك، اختر التبريد السلبي، أو التهوية القسرية، أو مبادل حراري، أو نظام تكييف الهواء. تحقق من صحة التصميم في أسوأ الظروف بدلاً من الاعتماد فقط على تصنيف درجة الحرارة الاسمية للشركة المصنعة.
هل تحتاج لوحات الإعلانات بتقنية LED إلى مراوح تبريد؟
ليس دائمًا. قد تستخدم شاشة LED خارجية مصممة هندسيًا بشكل صحيح نظام تبريد سلبي عندما تسمح كثافة الطاقة، وهيكل الجهاز، ودرجة الحرارة المحيطة، وظروف التركيب بتهوية طبيعية كافية. أما التطبيقات ذات الطاقة العالية أو درجات الحرارة المرتفعة فقد تتطلب تبريدًا بالهواء القسري. يجب أن يستند القرار الصحيح إلى الحمل الحراري وهامش درجة الحرارة، وليس فقط على تصنيف الشاشة على أنها "خارجية".
كم عدد وحدات CFM التي تحتاجها لوحة إعلانية LED؟
لا توجد قيمة موحدة لمعدل تدفق الهواء (CFM) لأن تدفق الهواء يعتمد على الحمل الحراري وارتفاع درجة الحرارة المسموح به. يستطيع المهندسون حساب تدفق الهواء المطلوب من الحمل الحراري، ثم تعديله وفقًا للضغط الساكن الناتج عن المرشحات والفتحات والقنوات وقيود الخزانة. لذا، ينبغي عند اختيار المروحة مراعاة كل من معدل تدفق الهواء (CFM) والضغط الساكن؛ فمعدل تدفق الهواء الحر للمروحة وحده لا يضمن تدفق هواء كافيًا للخزانة.
هل تحتاج لوحات الإعلانات الخارجية بتقنية LED إلى تكييف الهواء؟
لا تتطلب معظم اللوحات الإعلانية الخارجية تكييفًا تلقائيًا. قد يكون التبريد السلبي أو القسري كافيًا عند تصميم الهيكل بشكل مناسب وفي مناخ معتدل. يصبح نظام التدفئة والتهوية وتكييف الهواء (HVAC) أكثر أهمية في حالات الأحمال الحرارية العالية، أو الهياكل المغلقة تمامًا، أو درجات الحرارة المحيطة القصوى، أو التركيبات التي لا يمكن للهواء الخارجي دخولها بأمان بسبب الغبار أو التلوث. يمكن أن يكون المبادل الحراري بديلاً مناسبًا عند الحاجة إلى عزل بيئي.
كيف يمكن منع لوحة الإعلانات بتقنية LED من السخونة الزائدة في المناخ الحار؟
ابدأ بتصميم LED ذي حمل حراري منخفض، مع تبديد حرارة مناسب للخزانة، وتدفق هواء كافٍ، ومراقبة درجة الحرارة. ثم ضع في اعتبارك الإشعاع الشمسي المباشر، ودرجة الحرارة المحيطة، والغبار، وإعادة تدوير هواء العادم، ومسافة التركيب. في المناخات القاسية، استخدم مراوح يتم التحكم بدرجة حرارتها، أو مبادلات حرارية، أو نظام تكييف هواء عند الضرورة. يجب إجراء اختبارات التحقق من الأداء عند درجات الحرارة العالية في ظل ظروف سطوع وبيئية واقعية بدلاً من الاعتماد على درجة الحرارة المحيطة فقط.
رأي الخبراء: صمم المسار الحراري، وليس المروحة فقط.
لا تبقى لوحة الإعلانات الخارجية الموثوقة باردة لمجرد أن أحدهم قام بتركيب مروحة قوية.
يظل النظام موثوقاً به لأن المسار الحراري بأكمله تم تصميمه بشكل صحيح:
Electrical efficiency → heat generation → thermal conduction → airflow → heat rejection → temperature monitoring → maintenance.
بالنسبة لمشتري الشركات، فإن أفضل نظام تبريد ليس بالضرورة الأرخص أو الأكبر أو الأكثر تطوراً، بل هو النظام الذي يحافظ على جميع المكونات الحيوية ضمن نطاق تشغيلها المحدد في أسوأ الظروف الواقعية للمشروع، مع تقليل استهلاك الطاقة والصيانة ووقت التوقف عن العمل إلى أدنى حد طوال عمر الشاشة.
هذا هو المعيار الذي توصي به شركة سوسترون لأي مشروع لوحة إعلانية LED جاد: الحساب أولاً، ثم التصميم الهندسي ثانياً، ثم التحديد ثالثاً - ولا تدع نظام التبريد يصبح فكرة ثانوية.
مراجع:
جامعة ميريلاند - إدارة الحرارة وموثوقية مصابيح LED
معهد رينسيلار للفنون التطبيقية - انتقال الحرارة في أنظمة LED
